Séria: Ťažba a materiály • 10. diel zo 14

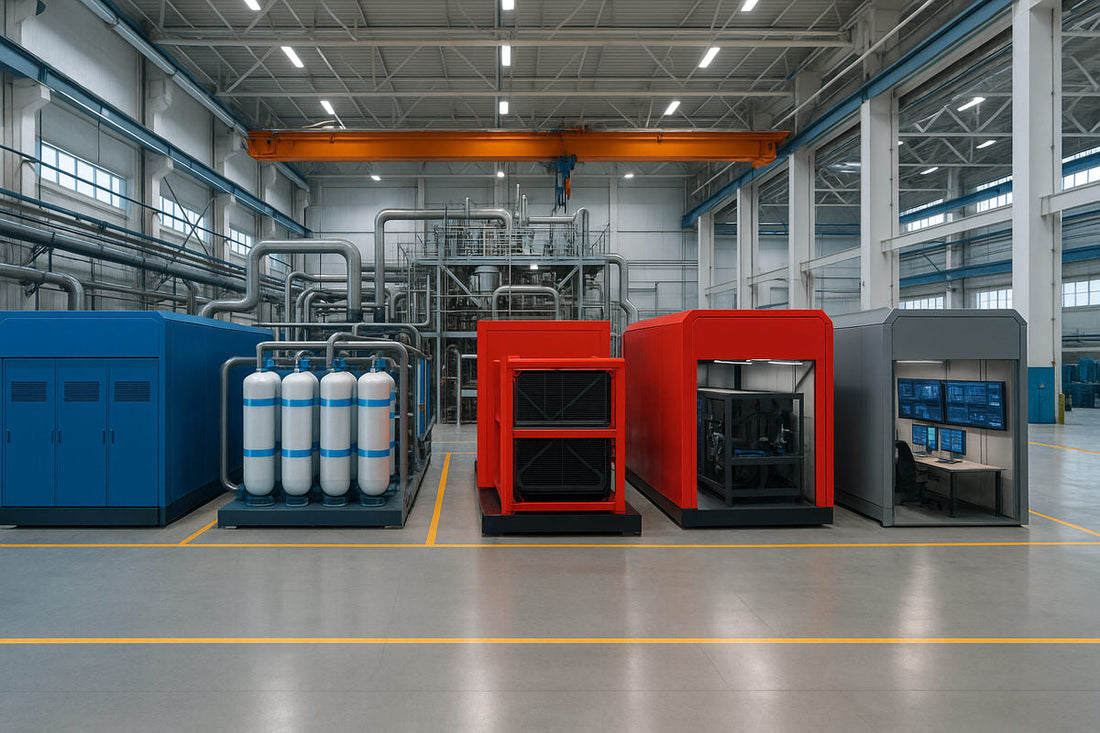

Továrne ako kocky „Lego“
Nielenže staviame továrne - my ich komponujeme. Energetické podstavce, vodné podstavce, tepelné podstavce, riadiace podstavce a podstavce liniek sa spájajú cez štandardné prípojky. Výsledok: rýchla výstavba, jednoduché aktualizácie a čistý priemysel, ktorý sa správa ako priateľský sused.
Dnešná úloha
Ukázať stavebnicu „Lego“, z ktorej sa skladajú mlyny, taviarne, solárne linky a ďalšie prevádzky.
Vopred zverejniť vypočítané plochy, zoznamy zásielok a časy pripojenia.
Dokázať, že aktualizácie znamenajú výmenu podstavcov, nie odstávku.
Prečo továrne „Lego“ (a prečo víťazia)
Kompetencií je nedostatok; čas je drahý. Oboje balíme do opakovateľných blokov: podstavcov, ktoré možno odoslať, naskenovať, priskrutkovať a spustiť. Rovnaká fyzika v každej krajine; menej prekvapení pri každej výstavbe.
- Rýchlosť: podstavce sú vopred otestované v závode na výrobu osív (3 diely); na mieste sa čas venuje pripojeniu, nie vynaliezaniu.
- Kvalita: zabezpečenie kvality (QA) sa sústreďuje tam, kde je najsilnejšie, a potom sa prepravuje vysokozdvižným vozíkom.
- Flexibilita: produkty sa menia → vymení sa podstavec linky, nie celý kampus.
Stavebnica (podstavce, ktoré budete vídať všade)
Energetický podstavec (PP)
- VN rozvodňa • invertory • transformátory • lokálna BESS
- Menovité výkony: bloky s výkonom 5 • 20 • 50 MW
- Zastavaná plocha: ~250 • 600 • 1 800 m²
- Prípojka: MEC‑96‑E
Vodný podstavec (WP)
- UF/RO/DI • recirkulačné okruhy • spracovanie pevných častíc
- Menovité kapacity: 100 • 500 • 2 000 m³/deň
- Prípojka: MEC‑48‑M
Tepelný podstavec (HP)
- E-kotly • tepelné čerpadlá • zásobníky tepla
- Menovité výkony: 5 • 20 • 80 MWth
- Prípojka: MEC‑48‑H
Riadiaci podstavec (CP)
- SCADA • PLC • synchronizácia času • digitálne dvojča
- Prípojka: MEC‑48‑C
Podstavce liniek (LP)
- Procesné skidy: lisovacie stroje (4–5 dielov), ER regály (6 dielov), pece (9 dielov), laminátory (3 diely)
- Dodávajú sa spojené; po príchode sa pripoja hlavné inžinierske siete
Ľudské pody (PPe)
- Haly • laboratóriá • skrine • zóny QA
- HVAC s tepelnými čerpadlami v okruhu HP
Tieto pody sa opakujú: oceľ (časť 5), hliník a meď (časť 6), megafurgóny (časť 7), dopravné uzly (časť 8) a sklo a kremík (časť 9).
Porty a normy (MEC)
Stručná tabuľka MEC
| Port | Napájanie | Projektový parameter |
|---|---|---|
| MEC-96-E | Strednonapäťový prstencový okruh | 33 kV • do 50 MVA |
| MEC-48-E | Nízkonapäťové/strednonapäťové AC | 400/690 V • do 2 MVA |
| MEC-48-H | Tepelný okruh | 10–25 bar • 140–250 °C |
| MEC-48-M | Technologická voda | ISO camlock • DN50–DN200 |
| MEC-48-C | Riadenie | Dvojitý optický prstencový okruh + PoE |
Porty sú „kľúčované“ a farebne označené. Naskenovať → zaistiť → zapnúť. Žiadne zamotané káble.
Šablóna usporiadania
- Prstencová hlavná trasa VV okolo kampusu; pody sa do nej pripájajú.
- Výkop pre hlavné rozvody: voda/para/optické vlákno paralelne.
- Jasné sekcie s mriežkou 12 m; svetlá výška 10–12 m.
Choreografia montáže (od staveniska po prvý výrobok)
Harmonogram (greenfield)
| Etapa | Týždne | Poznámky |
|---|---|---|
| Základy a hlavná výkopová trasa | 8–12 | Paralelne s výrobou podov |
| Kryty a žeriavy | 8–10 | Štandardné rámy |
| Umiestnenie a vyrovnanie podov | 3–5 | Spustiť, priskrutkovať |
| Pripojenie (MEC) | 4–6 | Farebne označené porty |
| Uvedenie do prevádzky (studené → horúce) | 4–7 | Testy podľa sériových čísel |
Brownfield: odpočítajte 4–8 týždňov, ak už existujú základy/siete.
Tím na stavenisku (vrchol)
- Elektrikári 40–60 %, montéri potrubí 15–25 %, pracovníci nakládky 10–15 %
- Pody vopred spojené: ~70–85 % spojov vykonaných v závode na výrobu semien
- Zvárania na mieste ~50–70 % menej než pri klasickej výstavbe
Preprava a nákladný list (odosiela sa ako „Lego“)
Typické náklady na jeden pod
| Pod | TEU (ekvivalent 20') | Najťažšia časť | Poznámky |
|---|---|---|---|
| PP-20 (energia) | 8–12 | ~22 t skid | Zariadenie VV rozdelené na 2 časti |
| WP-500 (voda) | 4–6 | ~12 t skid | Rámy UF/RO |
| HP-20 (teplo) | 5–7 | ~18 t bubon | Jadro elektrického kotla |
| LP (typická linka) | 10–20 | ~24 t | Závisí od odvetvia |
| CP + PPe | 2–4 | ~8 t stojan | Riadenie + kancelária |
Diely neštandardných rozmerov sa prepravujú na modulárnych platformách; všetko ostatné sa nakladá po vrstvách.
Choreografia od doku k doku
- Naskenovať a zoradiť podľa typu podu; vopred rozdeliť do sekcie.
- Zdvihnúť, položiť na podložky, utiahnuť a označiť.
- Pripojiť porty MEC → pozdrav SCADA → zapnúť.
Vopred vypočítané klonovacie scenáre
Štart „Micro PV“ — modulová linka s kapacitou 200 MWp/rok
| Pozícia | Množstvo / význam |
|---|---|
| Pody | PP‑5×1 • WP‑100×1 • HP‑5×1 • LP×3 • CP×1 • PPe×1 |
| Priem. zaťaženie | ~10–12 MW |
| Min. PV pre vlastnú spotrebu | ~52–62 MWp |
| 12-hodinové skladovanie | ~120–140 MWh |
| Plocha budovy | ~12–18 tis. m² |
| Od dokov → prvý výrobok | ~14–20 týždňov |
„City Finisher“ — zvitok→galvanizácia→lakovanie
| Pozícia | Množstvo / význam |
|---|---|
| Pody | PP‑20×1 • HP‑20×1 • WP‑500×1 • LP×4 • CP×1 • PPe×2 |
| Priem. zaťaženie | ~18–28 MW |
| Min. PV | ~92–144 MWp |
| 12-hodinové skladovanie | ~220–340 MWh |
| Plocha budovy | ~20–30 tis. m² |
| Od dokov → prvý výrobok | ~16–24 týždňov |
„Mill‑in‑a‑Box“ — predvalky/nosníky 0,5 Mt/rok (kovový šrot→EAF→valcovanie)
| Pozícia | Množstvo / význam |
|---|---|
| Pody | PP‑50×1 • PP‑20×1 • HP‑80×1 • WP‑2000×1 • LP(odlievanie)×1 • LP(valcovanie)×2 • CP×1 • PPe×4 |
| Priem. zaťaženie | ~40–50 MW (bez špičiek tavenia) |
| Min. PV | ~205–257 MWp |
| 12-hodinové skladovanie | ~480–600 MWh |
| Plocha budovy | ~25–40 tis. m² |
| Od dokov → prvý výrobok | ~22–32 týždňov |
Čísla zodpovedajú predchádzajúcim častiam; bez tabuliek — iba matematika, ktorá už bola vykonaná.
Obnova a opravy (výmena, nie odstávka)
Plán obnovy
- Nový pod pripraviť v studenej fáze v susednej sekcii.
- Prepnúť v naplánovanom 8–16-hodinovom okne.
- Starý pod vrátiť do závodu na výrobu osiva (3. časť) na renováciu.
Stratégia záložných podov
- 1 PP‑5, 1 WP‑100 a 1 CP pod pre každý kampus ako „plávajúce“ pod-y.
- Kritické LP ako záloha pre úzke hrdlá (napr. laminátory, odlievacie zariadenia).
- Spoločný regionálny fond podov znižuje CAPEX a prestoje.
Ako zaisťujeme bezpečnosť
Porty sú „mŕtve“, kým nie sú pripojené a zaistené. Medziľahlé blokovania kontrolujú tlak/uzemnenie/optické vlákno pred zapnutím. Každá výmena je kontrolný zoznam; každý zoznam je nudný — presne tak to má byť.
Otázky a odpovede
„Nie je každý región odlišný?“
Pody zostávajú rovnaké; mení sa množstvo. Klíma ovplyvňuje HVAC a vodné okruhy, ale nie samotnú myšlienku energetického podu ani odlievacieho skidu.
„Čo ak sa zmení sortiment produktov?“
Vymeňte pod linky — pridajte pod na galvanizáciu, zmeňte žíhanie, vymeňte regál ER. Váš kampus je veta napísaná rovnakou abecedou.
„Ako sa vyhnúť závislosti od jediného dodávateľa?“
Normy (porty MEC, pôdorysy, riadiace protokoly) sú otvorené. Každý dodávateľ, ktorý rešpektuje port, môže dodať pod. Zákazník riadi „gramatiku“ závodu.
Ďalej — Produkty: od nosníkov po superpočítače (11. časť zo 14). Budeme sledovať atómy od rudy po objekty — od koľajníc a dosiek po regály a klastre AI.
