Kremík: tetraedrický prvok spájajúci kameň, sklo, svetlo a logiku
Kremík spája dva mierky, o ktorých sa pri rozprávaní o tej istej látke hovorí len zriedka. V zemskej kôre vytvára kostry, reťazce, vrstvy a samostatné tetraédre s kyslíkom v strede, z ktorých vznikajú kremeň, živec, íl, sľuda, pyroxén, amfibol a mnohé ďalšie minerály. Po vyčistení na elementárnu formu sa z toho istého atómu stáva presne riadený polovodič, ktorého vodivosť možno meniť nepatrným množstvom bóru, fosforu a podobných dopujúcich prímesí. Jeho hodnota nespočíva v hojnosti kovu ani vo farbe drahokamu, ale v štruktúre: štyroch kovalentných väzbách, stabilnom oxide, meniteľnej šírke zakázaného pásma a výrobnom systéme, ktorý umožňuje vytvoriť miliardy súčiastok na povrchu lešteného kryštálu.
Stručné fakty
Elementárny kremík je kovalentne viazaný polovodič, nie bežný kov. Jeho leštený povrch môže pôsobiť kovovo, no elektrické vlastnosti, krehký lom, optická absorpcia a kryštálová štruktúra, v ktorej má každý atóm štyroch susedov, ho zaraďujú do inej kategórie materiálov. Takmer všetok kremík vyskytujúci sa v prírode je chemicky zlúčený s kyslíkom a ďalšími prvkami; vzorky elementárneho kremíka vhodnej veľkosti na zberateľské účely sú zvyčajne vyčistené alebo vypestované v laboratóriu.
| Pojem | Význam | Dôležitý rozdiel |
|---|---|---|
| Kremík | Chemický prvok Si, ktorý sa vyskytuje vo forme elementárnej látky, zliatiny, kryštalického, polykryštalického alebo amorfného materiálu. | Elementárny kremík nie je ani kremeň, ani ohybný silikónový polymér. |
| Oxid kremičitý | Oxid kremičitý, SiO₂, sa vyskytuje vo forme kremeňa, tridymitu, cristobalitu, coesitu, stišovitu, opálu, skla a v príbuzných podobách. | Oxid kremičitý obsahuje kyslík a jeho vlastnosti sa výrazne líšia od vlastností elementárneho kremíka. |
| Kremičitan | Veľká skupina minerálov a materiálov, ktorých štruktúru tvoria tetraédre kremíka a kyslíka spojené s kovmi a inými katiónmi. | Živec, sľuda, íl, pyroxén, amfibol, olivín a granát sú kremičitany, nie elementárny kremík. |
| Silikón | Skupina syntetických polysiloxánových materiálov, ktorých polymérny hlavný reťazec tvoria striedajúce sa atómy kremíka a kyslíka. | Silikóny môžu byť podobné gume, tekuté, živicové alebo lepkavé; nejde o elementárny kremík. |
| Karbid kremíka | SiC je tvrdá kovalentná keramika, ktorá sa v prírode vyskytuje ako vzácny moissanit a vyrába sa v rôznych formách na technické účely. | Je tvrdší, hustejší a jeho optické vlastnosti sa líšia od vlastností elementárneho kremíka. |
| Polykremík | Vysokočistý polykryštalický kremík nanášaný vo forme tyčí, kusov alebo granúl na výrobu polovodičových a fotovoltických výrobkov. | Názov označuje množstvo kryštalických zŕn, nie polymér obsahujúci kremík. |
| Monokryštalický kremík | Súvislý kryštál s rovnakou kryštalografickou orientáciou v celom používanom objeme. | Väčšina doštičiek pre integrované obvody sa vyrába z dôkladne vypestovaných monokryštalických ingotov. |
| Amorfný kremík | Nekryštalický kremík, ktorý sa nanáša ako tenký film, sa zvyčajne hydrogenizuje, aby sa znížil počet elektronických defektov. | Nie je preň charakteristické usporiadanie na veľké vzdialenosti s kubickou štruktúrou typu diamantu, aké má kryštálový plátok. |
Identita, názov a hranica medzi prvkom a minerálom
Uhlík je prvok, nie všeobecné označenie všetkých materiálov obsahujúcich kremík. Tento rozdiel je dôležitý, pretože elementárny kremík je tmavý, nepriehľadný, krehký polovodič s kubickou štruktúrou typu diamantu, zatiaľ čo kremeň je priehľadný alebo priesvitný oxid kremičitý a silikón je syntetický polymér.
Pôvod názvu siaha k slovám súvisiacim s pazúrikom a tvrdým kameňom. Raní chemici pochopili, že oxid kremičitý pravdepodobne obsahuje neznámy prvok, dávno predtým, než ho dokázali izolovať. Moderná anglická podoba silicon bola prijatá ešte predtým, ako boli k dispozícii dostatočne čisté vzorky na podrobné fyzikálne skúmanie.
Výskyt prírodného elementárneho kremíka bol zaznamenaný pri skúmaní vzácnych meteoritov a silne redukčných prostredí na Zemi, no takéto nálezy sú zvyčajne mikroskopické a treba ich potvrdiť analytickým výskumom. Vzorka veľká ako dlaň označená ako „kremík“ je takmer vždy priemyselný materiál: metalurgický kremík, polykryštalický kremík, kryštál vypestovaný z taveniny, doštička alebo upravená súčiastka.
Elementárny kremík
Kovalentný kryštál zložený iba z atómov kremíka, bez prímesí, nečistôt, povrchového oxidu a vrstiev vytvorených počas spracovania.
Oxid kremičitý
Kryštalické, sklovité, opálové alebo vysokotlakové formy oxidu kremičitého. Jeho kyslíková kostra určuje úplne odlišné optické a chemické vlastnosti.
Silikátové minerály
Minerály, v ktorých sa kremíkovo-kyslíkové tetraédre spájajú s hliníkom, horčíkom, železom, vápnikom, sodíkom, draslíkom a ďalšími prvkami.
Zliatiny kremíka
Ferokremík a zliatiny hliníka a kremíka obsahujú značné množstvo kremíka, ale majú vlastnosti viacfázových kovových materiálov, nie čistých polovodičov.
Silikóny
Priemyselne vyrábané polyméry, ktorých pružnosť, tesniace vlastnosti, tepelná stabilita a povrchové vlastnosti určuje hlavný reťazec Si–O s organickými bočnými skupinami.
Terminológia zberateľov
V opisoch treba uviesť, či je vzorka metalurgickej čistoty, polykryštalický kremík, monokryštalická, polykryštalická, materiál na výrobu doštičiek, povlakovaná, dopovaná alebo upravená.
Atómová architektúra: prečo štyri väzby menia všetko
Pri bežnom tlaku má kryštalický kremík kubickú štruktúru typu diamantu. Každý atóm je spojený so štyrmi susednými atómami, ktoré ležia v smeroch vrcholov tetraédra. Táto otvorená, smerová sieť vysvetľuje krehkosť kremíka, jeho štiepanie, polovodičovú pásovú štruktúru, pomerne nízku hustotu a nezvyčajnú rozťažnosť pri tuhnutí.
Tetraedrická koordinácia
Každý atóm kremíka vytvára štyri silné kovalentné väzby, ktorých ideálny vzájomný uhol je približne 109,5°. Táto geometria sa v kryštáli opakuje v troch rozmeroch.
Kryštálová mriežka kubickej štruktúry diamantu
Túto štruktúru možno opísať ako dve do seba vnikajúce, navzájom posunuté kubické podmriežky centrované na steny.
Šplíchanie a lom
Monokryštály sa môžu štiepiť pozdĺž rovín {111}. Na úlomkoch vidno aj zakrivené lastúrovité lomové plochy, najmä tam, kde lom neprechádza po jednej zreteľnej rovine.
Rozpínanie pri tuhnutí
V tekutom kremíku sú atómy usporiadané hustejšie než v otvorenej tetraedrickej štruktúre tuhého kremíka, preto sa materiál pri tuhnutí rozpína – nezvyčajná vlastnosť, ktorú má aj voda a niekoľko príbuzných látok.
Vysokotlakové štruktúry
Pri vystavení mimoriadne vysokému tlaku sa kremík mení na hustejšie fázy s kovovými vlastnosťami. Ukazuje to, že elektrické vlastnosti závisia nielen od zloženia, ale aj od usporiadania atómov.
Izotopové zloženie
V prírodnom kremíku prevláda ²⁸Si, zatiaľ čo ²⁹Si a ³⁰Si sú zastúpené v menšej miere. Izotopové čistenie je dôležité v presnej metrológii a pri niektorých výskumoch kvantových zariadení.
Monokryštál
Jedna súvislá kryštalografická orientácia umožňuje predvídať elektronický prenos, riadiť štiepenie a zabezpečiť reprodukovateľnosť výroby zariadení.
Polykryštalický kremík
Mnohé zrná s rôznou orientáciou sa stretávajú na hraniciach, ktoré môžu zachytávať náboj, rozptyľovať nosiče náboja, koncentrovať nečistoty alebo uľahčovať lom.
Amorfný kremík
Chýba usporiadanie na veľké vzdialenosti. Pri použití v tenkovrstvovej elektronike sa mnohé prerušené väzby zvyčajne pasivujú vodíkom.
Pórovitý a nanostruktúrovaný kremík
Riadeným leptaním alebo rastom vznikajú póry, drôty, častice a fotonické štruktúry, ktorých vlastnosti sa líšia od vlastností objemového kryštálu.
Kremík na Zemi: tetraédre, zvetrávanie, sedimenty a život
Kremík je druhým najrozšírenejším prvkom v zemskej kôre podľa hmotnosti, no jeho väčšina je spojená s kyslíkom. Tetraéder SiO₄ je jednou z najdôležitejších štruktúrnych jednotiek v mineralógii; tieto tetraédre sa spájajú rôznymi spôsobmi a vytvárajú horniny od plášťa až po povrch kontinentov.
| Štruktúrne usporiadanie | Ako sa spájajú tetraédre | Charakteristické materiály |
|---|---|---|
| Samostatné tetraédre | Každá jednotka SiO₄ zostáva samostatná a viaže sa na ostatné prostredníctvom iných katiónov. | Olivín, granát, zirkón a mnohé minerály plášťa alebo metamorfované minerály. |
| Dvojice a kruhy | Tetraédre zdieľajú niektoré atómy kyslíka a vytvárajú dvojité jednotky alebo uzavreté kruhy. | Štruktúry skupiny epidotu, berýl, turmalín a príbuzné minerály. |
| Jednoduché reťazce | Každý tetraéder zdieľa dva atómy kyslíka pozdĺž rozvetveného reťazca. | Pyroxény, ako napríklad augit, diopsid a enstatit. |
| Dvojité reťazce | Dva reťazce tetraédrov sa pravidelne spájajú do širších pásov. | Amfiboly, ako napríklad amfibol a tremolit. |
| Vrstvy | Každý tetraéder zdieľa tri atómy kyslíka a vytvára rozsiahle vrstvy. | Živce, ílové minerály, mastenec, serpentín a chlorit. |
| Karkasové silikáty | Všetky štyri vrcholy tetraédra sa podieľajú na trojrozmernej sieti. | Živce, živcové foidy, zeolity, kremeň a kremenné sklo. |
Magmatické horniny
Obsah kremíka a nasýtenie oxidom kremičitým pomáhajú určovať viskozitu magmy, asociáciu minerálov, charakter erupcie a to, či vykryštalizuje kremeň, živec, pyroxén, olivín alebo živcové foidy.
Zvetrávanie a pôda
Pri zvetrávaní kremičitanov sa uvoľňuje rozpustená kyselina kremičitá a vznikajú ílové minerály, pričom sa v priebehu geologických období spotrebúva atmosférický oxid uhličitý.
Piesok a sedimenty
Kremeň pretrváva počas mnohých cyklov zvetrávania a hromadí sa v piesku, pieskovci, pobrežných sedimentoch, dunách a riečnych systémoch.
Biogénny oxid kremičitý
Rozsievky, rádiolárie, mnohé hubky a rastlinné fytolity vytvárajú štruktúry z hydratovaného alebo amorfného oxidu kremičitého, ktorý získavajú z vody alebo pôdy.
Správanie kremíka v hlbinách Zeme
V plášti je kremík súčasťou vysokotlakových kremičitanov. Pri ešte vyššom tlaku sa mení koordinácia a stabilnými sa stávajú husté štruktúry.
Diagenéza oxidu kremičitého
Biogénny opál a vulkanické sklo pochované pod sedimentmi sa môžu premeniť na opál-CT, chalcedón alebo kremeň, čím sa mení pórovitosť a pevnosť horniny.
Fyzikálne, tepelné, chemické a optické vlastnosti
Referenčné hodnoty závisia od teploty, orientácie kryštálu, koncentrácie prímesí, hustoty nosičov náboja, štruktúry zŕn a povrchovej úpravy. Preto sú vlastnosti monokryštálu polovodičovej kvality reprodukovateľnejšie než vlastnosti kusu metalurgického kremíka, ktorý obsahuje železo, hliník, vápnik, uhlík a ďalšie prímesi.
| Vlastnosť | Typická hodnota alebo správanie | Praktický význam |
|---|---|---|
| Protónové číslo | 14. | Určuje polohu kremíka v 3. perióde medzi hliníkom a fosforom a v uhlíkovej skupine. |
| Štandardná atómová hmotnosť | 28,085. | Odráža prirodzenú zmes troch stabilných izotopov. |
| Kryštalická sústava | Kubická, s diamantovou štruktúrou; priestorová grupa Fd3̅m. | Určuje štiepateľnosť, anizotropné mechanické vlastnosti, elektronické energetické pásma a orientáciu doštičiek. |
| Hustota | Približne 2,329 g/cm³ pri teplote blízkej izbovej. | Ľahší ako galenit, hematit, karbid kremíka a väčšina materiálov s kovovým vzhľadom, ktoré sa s ním dajú zameniť. |
| Tvrdosť | Približne 6,5–7 podľa Mohsovej stupnice. | Odolný voči poškriabaniu bežnou oceľou, ale môžu ho poškriabať kremeň, korund, diamant a tvrdý abrazívny prach. |
| Štiepateľnosť a lom | Výrazná štiepateľnosť podľa rovín {111}; v iných smeroch je lom lastúrovitý alebo nerovný. | Platóčky a ostré úlomky sa môžu pri ohýbaní alebo tlaku na hranu náhle zlomiť. |
| Teplota topenia | Približne 1414 °C. | Umožňuje rast kryštálov z taveniny, no vyžaduje systémy na výrobu kryštálov s kontrolovanými podmienkami, ktoré odolávajú vysokým teplotám. |
| Teplota varu | Približne 3265 °C. | Dôležité pri spracovaní pri vysokej teplote a pri kontrole kontaminácie v plynnej fáze. |
| Tepelná vodivosť | Pri monokryštáli vysokej čistoty a teplote blízkej izbovej teplote približne 148 W/m·K. | Vysoká v porovnaní s inými polovodičmi a keramike podobnými pevnými látkami, ale nižšia než pri medi alebo striebre. |
| Tepelná rozťažnosť | Nízka; jeho smerové vlastnosti obmedzuje kubická kryštálová mriežka. | Užitočný v presných zariadeniach, hoci doštičky môžu v dôsledku teplotných gradientov stále praskať. |
| Šírka zakázaného pásma | Nepriame zakázané pásmo so šírkou približne 1,12 eV pri izbovej teplote. | Je vhodný na výrobu elektroniky a premenu slnečnej energie na elektrinu, no vyžaruje svetlo menej účinne než polovodiče s priamym zakázaným pásmom. |
| Optika viditeľného svetla | Silno absorbuje svetlo a v bežnej masívnej podobe vyzerá nepriehľadne. | Leštené doštičky pod povrchovými povlakmi vyzerajú tmavosivé, hnedosivé alebo takmer čierne. |
| Infračervená optika | Vysoký index lomu a priepustnosť vhodná na praktické použitie v niektorých oblastiach blízkeho a stredného infračerveného žiarenia. | Umožňuje výrobu infračervených šošoviek, okienok, snímačov a zariadení integrovanej fotoniky. |
| Prirodzený povrchový oxid | Na vzduchu sa prirodzene vytvára tenká vrstva oxidu kremičitého; hrubšia vrstva kvalitného oxidu sa v priemysle vytvára tepelnou oxidáciou alebo nanáša. | Pasivuje povrch a vytvára technologicky cenné rozhranie. |
| Chemické vlastnosti | Vďaka povrchovému oxidu je stabilný vo vode a pri izbovej teplote odoláva mnohým kyselinám; pôsobia naň špecializované leptadlá a silné zásady. | Čistenie prípravkami pre domácnosť zvyčajne nie je potrebné; mohlo by poškodiť povlaky alebo metalizačné vrstvy. |
Fyzika polovodičov: nosiče náboja, prímesi na dopovanie, prechody a rozhrania
V čistom kryštalickom kremíku je pri izbovej teplote v porovnaní s kovom veľmi málo pohyblivých nosičov náboja. Jeho praktický význam sa prejaví, keď teplota, svetlo, elektrické polia a starostlivo zvolené prímesi menia počet a pohyb elektrónov a dier.
Vlastný kremík
Tepelná energia občas prenesie elektrón cez zakázané pásmo a zanechá po sebe pohyblivý voľný stav, nazývaný diera. Elektrónov a dier je rovnaký počet.
Kremík typu n
Donorové atómy, napríklad fosforu, arzénu či antimónu, poskytujú elektróny, ktoré sa kryštálom pohybujú ľahšie než vlastné nosiče náboja.
Kremík typu p
Akceptorové atómy, najčastejšie bóru, vytvárajú pohyblivé diery, ktoré v štruktúre valenčného pásma pôsobia ako nosiče kladného náboja.
Prechod p–n
V mieste dotyku oblastí typu p a typu n vzniká pri prerozdelení náboja vnútorné elektrické pole. Fungovanie diód, fotodiód, tranzistorov a solárnych článkov závisí od vlastností tohto rozhrania.
Rozhranie MOS
Vrstva oxidu alebo podobného dielektrika vytvorená za kontrolovaných podmienok oddeľuje hradlovú elektródu od kremíka. Elektrické polia na rozhraní potom vytvárajú alebo rušia vodivý kanál.
Defekty a pasce
Vakancie, dislokácie, prímesi, hranice zŕn, nenaviazané väzby a znečistené povrchy môžu zachytávať náboj alebo skracovať životnosť nosičov náboja.
| Stav materiálu | Prevažujúce nosiče náboja | Spôsob získania | Bežné použitie |
|---|---|---|---|
| Vlastný kremík | Rovnaký počet elektrónov a dier vytvorených teplom. | Mimoriadne čistý kryštál bez zámerne zavedených elektricky aktívnych dopovacích prímesí. | Východiskový bod na hodnotenie vlastností, materiál detektorov a základ pre návrh zariadení. |
| Kremík typu n | Elektróny. | Zámerné dopovanie donornými prímesami, často fosforom, arzénom alebo antimónom. | Oblasti tranzistorov, kontakty, diódy, snímače a štruktúry solárnych článkov. |
| Kremík typu p | Diery. | Zámerné dopovanie akceptornými prímesami, najčastejšie bórom. | Podložky, oblasti tranzistorov, prechody, snímače a fotovoltické zariadenia. |
| Kompenzovaný kremík | Určuje ju rovnováha medzi donornými a akceptornými atómami. | Sú prítomné oba typy dopovacích prímesí, zámerne zavedených alebo zanesených kontamináciou. | Presné riadenie merného odporu alebo kompenzácia vplyvu nežiaducich prímesí. |
| Degeneratívne dopovaný kremík | Veľmi vysoká koncentrácia elektrónov alebo dier. | Intenzívne dopovanie počas implantácie, difúzie alebo rastu kryštálu. | Kontakty s nízkym odporom a oblasti, ktoré čiastočne vykazujú vlastnosti vodičov. |
Od kremeňa po kryštál určený na elektroniku
Výroba kremíka je postupnosť etáp, v ktorých sa čoraz presnejšie riadi chemické zloženie a štruktúra. Kremeň sa redukuje na metalurgický kremík, ktorý sa čistí pomocou prchavých zlúčenín, vyzráža sa ako polykremík, kryštalizuje na ingot, rozreže sa na doštičky a potom sa v ňom počas stoviek prísne kontrolovaných technologických etáp vytvárajú štruktúry.
- Karbtermická redukciaVysoko čistý kremeň alebo kvarcit reaguje s uhlíkom v peci s ponoreným elektrickým oblúkom. Zjednodušená celková reakcia: SiO₂ + 2C → Si + 2CO.
- Kremík metalurgickej čistotyProdukt získaný v peci zvyčajne obsahuje približne 98–99 % kremíka, pričom množstvo prímesí je stále príliš vysoké pre pokročilú elektroniku.
- Chemická premenaKremík sa chemickými reakciami premieňa na prchavé chlórsilány alebo silán, vďaka čomu ho možno opakovane destilovať a chemicky čistiť.
- Nanášanie polykremíkaVyčistené plyny sa rozkladajú na zahriatych povrchoch alebo v systémoch s fluidným lôžkom a vytvárajú veľmi čisté tyče alebo granuly.
- Rast kryštálovŤahaním kryštálu Čochralského metódou alebo čistením metódou bezkelímkového zónového tavenia sa získavajú monokryštály s kontrolovanými vlastnosťami; odlievaním alebo smerovým tuhnutím vzniká multikryštalický materiál.
- Výroba doštičiekPred začiatkom výroby súčiastok sa ingoty orientujú, režú na doštičky, ich okraje sa zaobľujú a povrchy vyhladzujú, leptajú a leštia.
Kremeň sa redukuje pri vysokej teplote
V chemických reakciách prebiehajúcich v elektrickej peci látky obsahujúce uhlík odstraňujú kyslík a vzniká roztavený kremík s kontrolovaným, no stále vysokým obsahom prímesí.
Kremík sa premieňa na plyny vhodné na čistenie
Prchavé zlúčeniny umožňujú chemickým spracovaním oddeliť bór, fosfor, kovy, častice obsahujúce uhlík a iné nečistoty.
Nanášanie veľmi čistého polykremíka
Vysoká čistota, vyjadrená mnohými deviatkami v percentách, sa dosahuje tým, že sa v každej fáze spracovania odstraňujú alebo oddeľujú prímesi, ktoré by inak menili životnosť nosičov náboja a merný odpor.
Určuje sa orientácia kryštálu
Zárodok kryštálu usmerňuje rast tak, aby sa v rastúcom ingote zachovala požadovaná orientácia a kontrolovala koncentrácia legujúcich prímesí.
Z ingotu vznikajú doštičky
Rezanie drôtovou pílou vytvára tenké disky. Opracovaním okrajov, chemickým leptaním a chemicko-mechanickým leštením vzniká rovný povrch s malým počtom defektov.
Súčiastky sa vytvárajú po vrstvách
Oxidáciou, nanášaním vrstiev, litografiou, leptaním, implantáciou, difúziou, čistením, žíhaním a pokovovaním sa na celej doštičke vytvárajú elektronické štruktúry.
Priemyselné formy, typy kryštálov a zberateľské vzorky
Vzorky elementárneho kremíka sú zvyčajne produktmi výroby, nie nálezmi z geologických expedícií. Preto sú najužitočnejšie informácie o ich pôvode priemyselné: výrobný proces, trieda čistoty, metóda rastu, orientácia kryštálu, povlak, výrobca, dátum a pôvodné určenie.

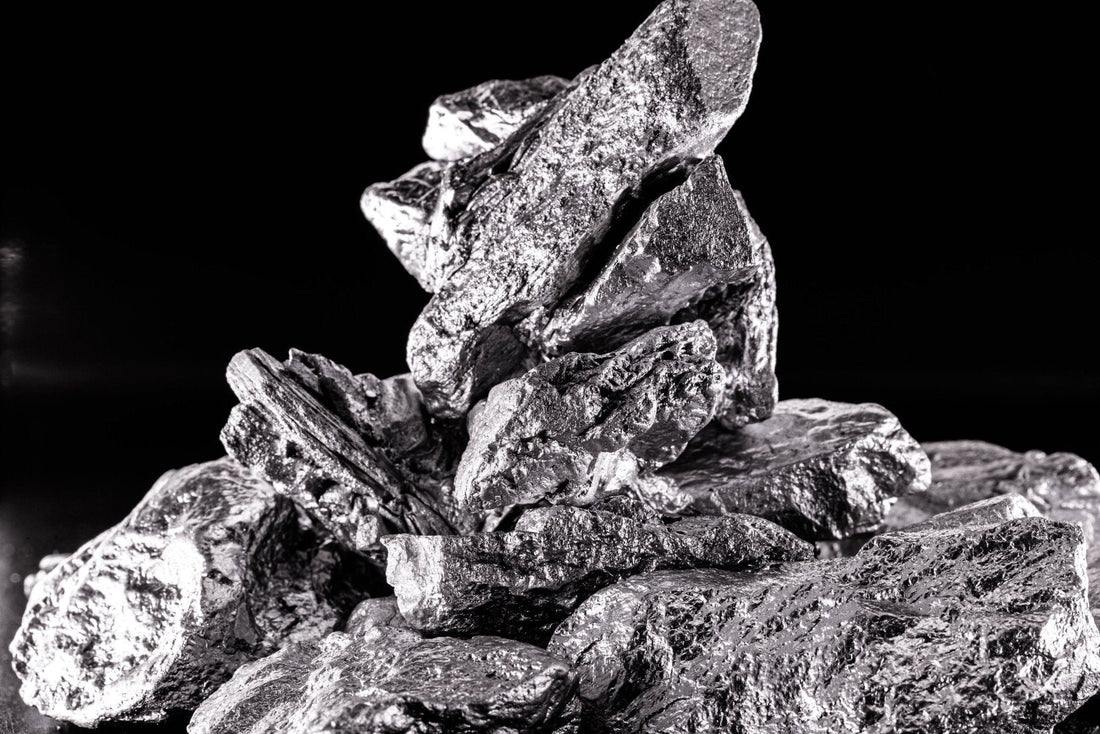

Metalurgický kremík
Tmavé kúsky oceľovosivej farby s lesklými lomovými plochami, nerovnomerne rozloženými prímesami, sklovitým lomom a niekedy modrastým alebo bronzovým povlakom na povrchu.
Polysilikónová tyč
Vysoko čistý nanesený kremík s matným, hrboľatým, zrnitým povrchom alebo povrchom pripomínajúcim karfiol okolo centrálneho vlákna.
Granuly polykryštalického kremíka
Jemné sypké častice vyrobené tak, aby sa s nimi ľahko manipulovalo a dali sa taviť pri pestovaní kryštálov alebo výrobe fotovoltických zariadení.
Monokryštalický ingot
Valcovitý alebo inak tvarovaný kryštál, ktorého orientácia, priemer, obsah kyslíka, legovacia prímes a merný elektrický odpor sú starostlivo kontrolované.
Zrkadlovo leštená doštička
Tenký, mimoriadne plochý disk s orientačným zárezom alebo rovným úsekom okraja. Sfarbenie môžu spôsobovať oxidové, nitridové, fotorezistové alebo viacvrstvové povlaky.
Multikryštalická doštička
Rez obsahujúci mnoho kryštalických zŕn, ktoré často zvýrazňujú vyleptané hranice, smerová textúra alebo rozdielna odrazivosť.
Dendritický kremík
Rozvetvené kryštálové útvary vypestované z taveniny riadeným ochladzovaním, nie vzniknuté prirodzeným rastom minerálov.
Vrstva amorfného kremíka
Tenká nanesená vrstva používaná v elektronike, detektoroch, displejoch a fotovoltických štruktúrach, nie samostatný zberateľský kryštál.
Kremík vypestovaný Czochralského metódou
Pestuje sa z taveniny oxidu kremičitého v tégliku. Možno v ňom regulovať obsah kyslíka, ktorý ovplyvňuje mechanickú pevnosť a správanie defektov.
Kremík vypestovaný metódou zónového tavenia bez téglika
Úzka roztavená zóna sa posúva pozdĺž tyče bez použitia téglika, čím vzniká kremík s mimoriadne nízkym obsahom kyslíka a vysokým merným elektrickým odporom.
Multikryštalický kremík pre solárne články
Tradične sa odlieval do blokov obsahujúcich mnoho kryštalických zŕn. Hranice zŕn a prímesi si vyžadujú pasiváciu a dôkladný návrh solárnych článkov.
Technologicky spracovaný čip
Odrezaný kúsok doštičky s tranzistormi, snímačmi, spojovacími vodičmi, optickými štruktúrami alebo testovacími vzormi. Jeho viditeľné farby vytvárajú najmä povrchové vrstvy.
Historická doštička
Plátok s doloženým pôvodom, spojený s rozpoznateľným výskumným programom, výrobnou linkou, generáciou zariadení alebo inštitúciou, môže mať technologický význam prevyšujúci jeho materiálnu hodnotu.
Vzácny kremíkový nuget
Prírodné zrnká elementárneho kremíka sú zvyčajne mikroskopické, identifikujú sa analytickými metódami a nachádzajú sa uzavreté v meteorite alebo v nezvyčajnej matrici pozemského pôvodu, nie ako veľké samostatné kryštály určené na predaj.
Povrchová chémia, farby tenkých vrstiev a infračervené svetlo
Nepokrytý kremík prirodzene nemá výrazne modrú, fialovú ani zlatú farbu. Tieto farby zvyčajne vznikajú odrazom svetla od hornej aj dolnej hranice tenkej priehľadnej vrstvy. Aj malé zmeny hrúbky oxidu alebo nitridu výrazne menia interferenčnú farbu.
Prirodzený oxid
Pôsobením vzduchu vzniká veľmi tenká vrstva oxidu, ktorá chemicky pasivuje povrch, no môže byť príliš tenká na vytvorenie výraznej viditeľnej farby.
Tepelný oxid
Riadenou oxidáciou vzniká hustá vrstva SiO₂, ktorej hrúbku možno merať optickými metódami a prispôsobiť ju na izoláciu, maskovanie a riadenie povrchových vlastností.
Nitrid kremíka
Povlaky Si₃N₄ sa používajú na pasiváciu, riadenie mechanického napätia, maskovanie a znižovanie odrazivosti. Ich interferenčné farby môžu pripomínať farby oxidu alebo byť výraznejšie.
Fotorezist a technologické vrstvy
Organické rezisty, kovy, dielektriká a viacvrstvové štruktúry dodávajú ďalšie farby, ktoré neodrážajú objemovú farbu samotného elementárneho kremíka.
Priepustnosť infračerveného žiarenia
Pod hranicou absorpcie dostatočne čistý kremík prepúšťa časť infračerveného spektra a má vysoký index lomu.
Absorpcia voľnými nosičmi náboja
Pri silnom dopovaní vznikajú mobilné nosiče náboja, ktoré absorbujú infračervené žiarenie a zužujú využiteľné optické okno.
| Pozorovaný znak | Pravdepodobná príčina | Čo treba zohľadniť pri hodnotení |
|---|---|---|
| Rovnomerne oceľovosivý lomový povrch | Čerstvý povrch elementárneho kremíka s tenkou dekoratívnou povrchovou vrstvou. | Metalurgické prímesi môžu povrch stmaviť alebo spôsobiť jeho škvrnitosť. |
| Modrá, fialová, ružová alebo jantárová doštička | Interferencia tenkých vrstiev spôsobená oxidom, nitridom, rezistom alebo viacvrstvovým spracovaním. | Samotná farba neodhaľuje druh dopantu, čistotu ani účel zariadenia. |
| Zrkadlovo čierny leštený povrch | Absorpcia viditeľného svetla spolu s mimoriadne rovným reflexným povrchom. | Tmavý vzhľad neznamená, že materiál je amorfný alebo nečistý. |
| Matný polykryštalický povrch | Daug smulkių kristalinių sienelių, grūdelių ribų, nusodintų gumburėlių arba cheminis ėsdinimas. | Tekstūra gali atsirasti gamybos metu, o ne dėl natūralios kristalizacijos. |
| Radialinės arba sūkurinės žymės ant plokštelės | Poliravimas, valymas, netolygus nusodinimas, kristalo augimo ruoželiai arba technologinio proceso likučiai. | Norint atskirti gamybos pėdsakus nuo pažeidimų, gali prireikti profesionalaus mikroskopinio tyrimo. |
| Taisyklinga įranta arba tiesi briaunos atkarpa | Gamybos metu suformuotas orientavimo ir tvarkymo elementas. | Tai nėra natūralus skilimo pažeidimas. |
Taikymo sritys: nuo uolienas sudarančių junginių chemijos iki programuojamų paviršių
Silicio reikšmė gerokai peržengia kompiuterių procesorių ribas. Jo junginiai vyrauja geologinėse medžiagose, o išgrynintas elementinis silicis naudojamas energijai keisti, jutikliuose, mechanikoje, optikoje, chemijoje ir tiksliesiems matavimams.
Stiklas ir keramika
Iš silicio dioksido ir silikatų gaminami langų stiklai, pluoštai, optinis stiklas, porcelianas, ugniai atsparios medžiagos, glazūros, laboratoriniai indai ir techninė keramika.
Cementas ir betonas
Kalcio silikatai lemia didžiąją dalį portlandcemenčio hidratacijos ir betono stiprio didėjimo.
Integriniai grandynai
Silicio plokštelėse kuriamos loginės, atminties, analoginės elektronikos, galios valdymo, ryšių ir mišriųjų signalų sistemos.
Fotovoltika
Kristalinis silicis sugeria saulės šviesą, sandūrose atskiria šviesos sukurtus krūvininkus ir tebėra daugumos įprastų saulės modulių pagrindas.
MEMS ir jutikliai
Iš mikromechaniškai apdoroto silicio gaminami akcelerometrai, slėgio jutikliai, mikrofonai, giroskopai, skysčių valdymo sistemos ir rezonansinės struktūros.
Infraraudonoji optika ir fotonika
Didelis lūžio rodiklis ir infraraudonosios spinduliuotės pralaidumas leidžia kurti bangolaidžius, moduliatorius, detektorius, lęšius ir integrinius optinius grandynus.
Metalurginiai lydiniai
Silicis gerina liejamąsias savybes, deoksiduoja plieną, keičia aliuminio lydinių savybes ir įeina į karščiui atsparių silicidų sudėtį.
Silikoninės medžiagos
Pramoninės silicio chemijos galutiniai produktai apima sandariklius, elastomerus, tepalus, kapsuliavimo medžiagas, medicininiam naudojimui tinkamas medžiagas ir karščiui atsparius polimerus.
Tikslioji metrologija
Ypač gryni, kontroliuojamos izotopinės sudėties silicio kristalai ir rutuliai naudojami matmenų matavimams ir fundamentaliųjų konstantų tyrimams.
Kvantiniai įtaisai
Izotopiškai išgrynintas silicis gali sumažinti magnetinį triukšmą aplink sukiniu pagrįstas kvantines būsenas ir suteikti gerai išplėtotą gamybos platformą.
Identifikácia a materiály, s ktorými sa najčastejšie zamieňa
Masívny elementárny kremík sa najspoľahlivejšie identifikuje podľa kombinácie znakov: nízkej hustoty na materiál s kovovým vzhľadom, krehkého lastúrovitého lomu, tmavosivej farby, tvrdého povrchu, chýbajúcej kujnosť typickej pre kovy a priemyselného pôvodu. Vyrobené doštičky sa ľahšie identifikujú podľa geometrie, zárezu, leštenia a technologických vrstiev než pomocou terénnych skúšok.
Postup nedeštruktívneho skúmania
Pred skúmaním jediného lesklého povrchu prezrite celý predmet. Obal priemyselného materiálu, štítky, stopy po spracovaní, orientačné zárezy a súvisiace vybavenie môžu poskytnúť viac informácií než samotný lom.
- Určite typ predmetuRozlíšte kremík získaný v taviacej peci, polykryštalický kremík, monokryštál, doštičku, čip, potiahnutý substrát, zliatinu alebo imitáciu.
- Kvalitatívne posúďte hustotuKremík pôsobí prekvapivo ľahko v porovnaní s galenitom, hematitom, oceľou alebo karbidom kremíka podobnej veľkosti.
- Preskúmajte geometriu lomuHľadajte zakrivenia pripomínajúce lastúru, ostré hrany, plochy odrážajúce svetlo a rozličné hranice zŕn.
- Preskúmajte systém povrchových vrstievZistite, či farbu spôsobuje oxid, nitrid, kov, fotorezist, nečistoty alebo dekoratívna povrchová úprava.
- Hľadajte zrnitú štruktúruV polykryštalickom materiáli môžu byť viditeľné hranice kryštálov, zrná, segregované prímesi a nepravidelné dráhy lomu.
- Skontrolujte magnetické vlastnostiČistý kremík nie je feromagnetický; silná reakcia môže poukazovať na ferosilícium, prichytený kov alebo znečistenie.
- Vyhnite sa skúškam poškriabaním doštičiekSkúšky tvrdosti poškodzujú leštené povrchy a môžu spôsobiť trhliny začínajúce na okraji.
- V prípade potreby použite analytické metódyRamanova spektroskopia, röntgenová difrakcia, meranie elektrického merného odporu, meranie priepustnosti infračerveného žiarenia a analýza zloženia môžu potvrdiť identitu a technologický stav materiálu.
| Materiál | Prečo si ho možno pomýliť s kremíkom | Užitočné rozlišovacie znaky |
|---|---|---|
| Kremeň alebo kremenné sklo | Podobná tvrdosť, lastúrovitý lom a chemické zloženie s vysokým obsahom kremíka. | Kremeň a kremenné sklo sú SiO₂, zvyčajne priehľadné alebo priesvitné a nekovové; elementárny kremík je tmavý a nepriehľadný. |
| Karbid kremíka | Tmavý kovalentný materiál, ktorého povrchy majú kovový alebo dúhový lesk. | SiC je podstatne tvrdší a hustejší; často sa vyznačuje výraznejším umelým dúhovým leskom alebo doštičkovými kryštálmi. |
| Galenitas | Švino pilkumo metalinė išvaizda ir trapumas. | Galenitas yra daug sunkesnis, minkštesnis ir pasižymi tobulu kubiniu skalumu. |
| Hematitas | Plieno pilkumo paviršiai, pasižymintys metaliniu arba pusiau metaliniu blizgesiu. | Hematitas yra tankesnis ir palieka raudonai rudą bruožą. |
| Grafitas | Tamsiai pilka spalva, pusiau metalinis blizgesys ir elektrinis laidumas. | Grafitas yra labai minkštas, riebus liesti, palieka tamsią žymę ir skyla į lanksčius žvynelius. |
| Ferosilicis | Pramoniniai tamsūs metalinio blizgesio luitai, kuriuose gausu silicio. | Didesnis tankis, galimos magnetinės savybės, metalinio lydinio fazės ir cheminė sudėtis, kurioje yra daug geležies. |
| Metalinis stiklas arba šlakas | Tamsus, šviesą atspindintis lūžio paviršius ir netaisyklinga pramoninio gaminio forma. | Burbuliukai, tekėjimo tekstūra, kintamas tankis, mišri sudėtis ir kristaliniam siliciui būdingų požymių nebuvimas. |
| Dengta stiklo plokštelė | Plokščias apskritas padėklas su spalvingomis plonosiomis plėvelėmis. | Šviesos pralaidumas ties kraštu, mažesnis tankis, lūžimo pobūdis ir optiniai tyrimai padeda atskirti stiklą nuo silicio. |
Išskyrimas, puslaidininkių mokslas ir silicio technologinių platformų iškilimas
Silicio istorija driekiasi nuo mineralų analizės iki cheminio išskyrimo, nuo trapios laboratorinės medžiagos iki itin gryno kristalo ir nuo pavienių lygintuvų iki integruotųjų sistemų. Lemiamas lūžis buvo ne vien elemento atradimas, bet ir gebėjimas valdyti jo grynumą, paviršių, kristalo defektus ir tarpfazines ribas.
Silicio dioksidas atpažįstamas kaip nežinomo elemento oksidas
Chemikai suprato, kad kvarce ir giminingose medžiagose yra komponentas, atsparus įprastiems redukcijos būdams, tačiau jį išskirti tebebuvo sunku, nes silicis sudaro stiprius ryšius su deguonimi.
Gaunamas negrynas silicis ir susiformuoja angliškas jo pavadinimas
Per ankstyvuosius redukcijos bandymus buvo gauta silicio turinti medžiaga, o angliškas pavadinimas „silicon“ pakeitė formas, tiesiogiau sudarytas pagal metalinių elementų pavadinimų pavyzdį.
Jönsas Jacobas Berzelius išskiria amorfinį silicį
Berzelius gavo ir aprašė gerokai grynesnę elementinę medžiagą, padėdamas pagrindą silicio cheminei tapatybei nustatyti.
Gaunamas kristalinis silicis
Henri Sainte-Claire Deville’is gavo kristalinį silicį, todėl tapo lengviau tirti jo blizgesį, trapumą ir struktūrą.
Silicis tampa elektroninių detektorių medžiaga
Taškinio kontakto įtaisai ir kristaliniai detektoriai parodė lyginimo reiškinį dar prieš tai, kai didelio grynumo kristalų auginimas sudarė sąlygas šiuolaikinei puslaidininkių inžinerijai.
Vysoko čistý kremík otvára cestu k tranzistorom a prakticky využiteľným solárnym článkom
Čistenie, kontrola dopujúcich prímesí, vytváranie prechodov a rast kryštálov etablovali kremík ako čoraz praktickejšiu alternatívu ku germániu.
Povrchová pasivácia, planárna technológia a zariadenia MOS menia výrobu
Riadené rozhranie kremíka a oxidu umožnilo chrániť povrchy, fotolitograficky vytvárať obrysy zariadení a vyrábať integrované obvody s vysokou hustotou prvkov.
Využitie kremíka sa rozširuje do fotovoltiky, MEMS, fotoniky, metrológie a kvantového výskumu
Tá istá výrobná platforma sa dnes používa na premenu energie, mechanické snímače, optické obvody, kryštály s kontrolovaným izotopovým zložením a zariadenia s nanometrovými rozmermi.
Kremík sa stal základným materiálom nie preto, že by bol v prirodzenom stave mimoriadne vodivý. Túto úlohu získal preto, že jeho vodivosť, povrch, geometria a rozhrania možno ovládať s mimoriadnou presnosťou.
Hodnotenie, pôvod a relatívny význam
Neexistuje univerzálny systém hodnotenia zberateľského kremíka. Surový ingot z taviarne, tyč z polykryštalického kremíka, monokryštál na výskumné účely, výrobná doštička, čip s vytvoreným vzorom obvodu, skorý solárny článok, historický integrovaný obvod a vzácne prírodné zrniečko sa hodnotia podľa rôznych priorít.
Identita materiálu
Overte, či je objekt elementárny kremík, zliatina, karbid kremíka, potiahnuté sklo, technologicky spracovaný polovodič alebo iný priemyselný materiál.
Kryštalická forma
Zaznamenajte, či je vzorka monokryštalická, polykryštalická, dendritická, vo forme amorfného filmu, pórovitá, rozlomená, rezaná, leštená alebo deponovaná.
Integrita povrchu
Skontrolujte odštiepené okraje, štiepenie pozdĺž štiepnych rovín, škrabance, zakalenie, odtlačky prstov, farbu oxidov, delamináciu vrstiev, koróziu a poškodenie metalizačnej vrstvy.
Technologický pôvod
Výrobca, metóda pestovania, miesto výroby, kryštalografická orientácia doštičky, dopujúca prímes, merný elektrický odpor, priemer, dátum a zamýšľané použitie môžu byť dôležitejšie než bezchybný vzhľad.
Historický kontext
Výskumné štítky, generácia výrobnej technológie, inštitúcia, typ zariadenia, puzdro a dokumentácia môžu pomôcť určiť technologický význam.
Prírodný pôvod
Tvrdenia, že ide o prírodný kremík, si vyžadujú údaje o nálezisku, hostiteľskom materiáli, analytické dôkazy a zachovanú pôvodnú matricu.
| Typ objektu | Kľúčové vlastnosti | Čo skontrolovať |
|---|---|---|
| Kus metalurgického kremíka | Charakteristický lom, priemyselný pôvod, štruktúra prímesí, veľkosť a stabilný povrch. | Či nie je upravená ferosilíciom, či neobsahuje trosku, povlak alebo oxidáciu, či nemá ostré hrany a či je zdokumentovaný zdroj pôvodu. |
| Tyč alebo granula z polykryštalického kremíka | Morfológia sedimentácie, dokumentácia čistoty, výrobný postup a neporušená štruktúra. | Znečistenie, stopy po manipulácii, pretrhnuté vlákno, povlak a zavádzajúce tvrdenia o prírodnom kryštáli. |
| Monokryštalická doštička | Priemer, orientácia, zárez, hrúbka, leštenie, dopant, merný odpor a spôsob rastu. | Odštiepené okraje, mikrotrhliny, prehnutie, škrabance, znečistenie, povlak a neznáma história spracovania. |
| Doštička so vzorom | Vzor súčiastky alebo testovací vzor, kontext výroby, dátum, usporiadanie čipov, dokumentácia a stav zachovania povrchu. | Skorodovaný kov, delaminované vrstvy, zvyšky fotorezistu, odlomený okraj a neúplné údaje o pôvode. |
| Historický čip alebo obvod | Rozpoznateľná funkcia, výrobca, dátum, puzdro, inštitúcia a technologický kontext. | Vymenené puzdro, odstránené štítky, sfalšované označenie, prerušené spoje a chýbajúca dokumentácia. |
| Vzorka prírodného kremíka | Prírodná matrica, presná lokalita nálezu, analytické potvrdenie, mierka a história publikácií. | Priemyselné znečistenie, materiál z taviarne, úlomky po náraze, umelé vloženie a nepodložené pripisovanie pôvodu. |
Starostlivosť, skladovanie, vystavovanie a bezpečnosť v dielni
Masívny elementárny kremík je za bežných izbových podmienok chemicky stabilný, jeho hrany sú však krehké a spracované povrchy môžu obsahovať citlivé oxidy, nitridy, kovy, polyméry alebo štruktúry súčiastok. Starostlivosť treba prispôsobiť celému predmetu, nielen kremíkovému podkladu.
Masívne kusy
Nepravidelne tvarované kúsky uchovávajte v polstrovaných držiakoch, chráňte ich pred pádom a ostré hrany lomu držte ďalej od susedných vzoriek aj rúk.
Nepotiahnuté doštičky
Uchopte ich za okraj čistými rukavicami alebo vhodnými nástrojmi na manipuláciu s doštičkami. Vyhnite sa ohýbaniu, tlaku na okraje, ukladaniu na seba bez prekladov a kontaktu s abrazívnymi časticami.
Potiahnuté doštičky
Nepredpokladajte, že farebný povrch je odolný voči vode, alkoholu, rozpúšťadlám, čistiacim prostriedkom alebo utieraniu. Viditeľná vrstva môže byť mäkšia a menej stabilná než kremík.
Spracované súčiastky
Kovové cestičky, kontaktné plôšky, polyméry a zapuzdrené obvody môžu korodovať alebo sa delaminovať. Aktívne elektronické súčiastky môžu potrebovať aj ochranu pred elektrostatickým výbojom.
Kontrola prašnosti
Kremík nebrúste nasucho, neobrusujte brúsnym papierom, nevŕtajte doň ani ho nedrvte bez prijatia bezpečnostných opatrení. Používajte vhodné mokré metódy alebo lokálne odsávanie a primeranú ochranu očí a dýchacích ciest.
Priemyselný odpad neznámeho pôvodu
Na spracovanom materiáli sa môžu nachádzať kovové vrstvy, legujúce prímesi, zvyšky, spájka, fotorezist alebo kontaminácia, ktoré spredu nie je vidieť.
| Nebezpečenstvo | Možný následok | Spôsob prevencie |
|---|---|---|
| Náraz na okraj | Odštiepenie, radiálne praskliny, šírenie lomu a ostré úlomky. | Používajte mäkko podložené podpery, držiaky, ktoré sa nedotýkajú okrajov, a skladujte ich oddelene. |
| Ohýbanie doštičky | Náhle úplné zlomenie v dôsledku mierneho ohnutia alebo už existujúceho poškodenia okraja. | Dvíhajte s rovnomernou oporou a nikdy doštičku nasilu nevtláčajte do tesného držiaka. |
| Abrazívny prach | Neodstrániteľné škrabance, zakalenie, strata lesku lešteného povrchu a poškodenie tenkých vrstiev. | Pred utieraním odstráňte voľné častice čistým balónikom na vyfukovanie prachu alebo kontrolovanou bezkontaktnou metódou. |
| Domáce rozpúšťadlo alebo čistiaci prostriedok | Napučanie rezistu, strata povlaku, korózia kovu, zvyšky a zmenená interferenčná farba. | Na spracované povrchy nepoužívajte svojvoľne zvolené chemické čistiace metódy. |
| Teplotný gradient | Praskanie spôsobené pnutím, odlupovanie fólií a poškodenie pokovovania. | Vyhnite sa plameňom, výparom, ohrievacím platniam, intenzívnym lampám a náhlym zmenám teploty. |
| Elektrostatický výboj | Poškodenie funkčných alebo historicky významných aktívnych obvodov. | Ak je zariadenie stále elektricky aktívne alebo nechránené, pri práci s ním používajte antistatické prostriedky. |
| Rezanie alebo brúsenie nasucho | Ostré častice vo vzduchu a potenciálne horľavý jemný prach. | Používajte opatrenia na kontrolu prašnosti vhodné na profesionálnu prácu a vyhnite sa opracovaniu odpadu s neznámymi povlakmi. |
| Nestabilné upevnenie | Posúvanie doštičky, tlak na okraje, zlomenie a odieranie pri trení o tvrdé svorky. | Používajte široké podpery z inertných materiálov, ktoré nespôsobujú bodové zaťaženie. |
Dokumentácia a zodpovedný opis
Podrobný opis kremíkovej vzorky samostatne uvádza elementárne zloženie, triedu čistoty, kryštálovú štruktúru, priemyselnú formu, históriu spracovania, povlak, stav zariadenia, prírodný pôvod a stav. Samotné označenie „kremíkový kryštál“ môže zakrývať väčšinu informácií, ktoré dávajú vzorke zmysel.
Identita materiálu
Uveďte, či ide o elementárny kremík, ferosilícium, karbid kremíka, pokovovaný kremík, sklenený substrát, polykremík alebo inú overenú látku.
Kristališkumas
Zdokumentujte monokryštalickú, viackryštalickú, polykryštalickú, amorfnú, poréznu, dendritickú alebo neznámu štruktúru.
Metóda rastu a čistenia
Ak sú známe, uveďte tavenie v metalurgickej peci, depozíciu Siemensovým procesom, výrobu granúl vo fluidnom lôžku, rast Czochralského alebo zónovým tavením, odlievanie či depozíciu filmu.
Elektronické vlastnosti
Uchovávajte údaje o kryštalografickej orientácii, dopujúcej prímesi, type vodivosti, mernom odpore, priemere, hrúbke, rovinnosti, triede obsahu kyslíka a použití v zariadeniach.
Štruktúra povrchových vrstiev
Opíšte, či je povrch nepokrytý, oxidovaný, nitridovaný, pokovený, pokrytý fotorezistom, pasivovaný, vzorovaný alebo leptaný, prípadne či je vzorka v puzdre.
Pôvod a stav
Uchovávajte údaje o výrobcovi, inštitúcii, projekte, dátume, balení, predchádzajúcom použití, odštiepeniach okrajov, škrabancoch, znečistení, opravách a fotografiách.
Moderná symbolika a význam zamyslenia
Moderné symbolické interpretácie kremíka môžu priamo vychádzať z jeho skutočných materiálových vlastností: štvornásobnej väzbovej štruktúry, riadených prímesí, selektívnej vodivosti, rozhraní vrstiev, presného vytvárania vzorov a premeny hojnej minerálnej suroviny na presnú kryštalickú platformu. Tieto témy sú moderným zamyslením, nie tvrdeniami o starovekých kremíkových tradíciách.
Najprv štruktúra, potom zložitosť
Rozsiahly elektronický systém sa začína opakujúcimi sa lokálnymi väzbami: každý atóm sa predvídateľným spôsobom viaže na štyroch susedov.
Malé prísady, veľký účinok
Veľmi nízke koncentrácie dopujúcich prímesí môžu zmeniť vodivosť o niekoľko rádov, čo pripomína, že starostlivo zvolené prísady sú dôležitejšie než bezhlavá hojnosť.
Rozhrania vytvárajú funkciu
Rozhranie medzi kremíkom a izolačnou vrstvou ich nielen oddeľuje: práve tu vznikajú riadené kanály a zariadenia.
Čistenie ako výber
Čistota potrebná pre elektroniku sa dosahuje opakovaným oddeľovaním a meraním, nie jediným pôsobivým krokom odstraňovania nečistôt.
Obmedzenia definované vzorom
Užitočný obvod neprepúšťa prúd všade. Usmerňuje jeho tok cez cielene vytvorené oblasti, bariéry a rozhrania.
Povrch a vnútro
Farbu doštičky môže určovať film hrubý len niekoľko nanometrov, čo pripomína, že vonkajší vzhľad a skrytá štruktúra spolu súvisia, no nie sú totožné.
Prehľad doštičky a Mesiaca
- Vyberte jeden systém, ktorý sa zdá byť zložitý, pretože každá jeho časť sa považuje za rovnako vodivú.
- Nastavte základnú štruktúru, ktorá musí zostať stabilná.
- Pomenujte jeden príspevok, ktorý treba zvýšiť, jednu prímes, ktorú treba odstrániť, a jednu hranicu, ktorú treba posilniť.
- Určite, kadiaľ by mal byť pohyb ľahký a kde je užitočný odpor.
- Vyberte jeden merateľný krok, ktorý zmení systém bez toho, aby ste ho celý prestavovali.
- Po jednom celom cykle vyhodnoťte výsledok a vždy meňte iba jednu premennú.
Pokračujte v čítaní špecializovaných sprievodcov kremíkom
Kremík možno spoznávať prostredníctvom kryštalografie elementárneho kremíka, polovodičovej optiky, geológie, priemyselného čistenia, polykryštalickej štruktúry, dejín technológií, modernej symboliky a praktík rozjímania.
Dažniausiai užduodami klausimai
Ar silicis yra metalas?
Silicis paprastai priskiriamas pusmetaliams. Jo paviršius atrodo metališkas, tačiau tai kovalentiniais ryšiais susietas puslaidininkis, kurio laidumas nuo temperatūros ir legiruojančiųjų priemaišų priklauso gerokai labiau nei įprasto metalo.
Ar silicis ir silicio dioksidas yra tas pats?
Ne. Silicis yra cheminis elementas Si. Silicio dioksido formulė yra SiO₂; jam priskiriami kvarcas, kristobalitas, tridimitas, opalas, silicio dioksido stiklas ir aukšto slėgio formos.
Ar silicis ir silikonas yra tas pats?
Ne. Silikonai yra sintetinių polimerų šeima, kurių pagrindinę grandinę sudaro pakaitomis išsidėstę silicio ir deguonies atomai, o prie jos prijungtos organinės šoninės grupės. Silikoninė guma, alyva, derva ir sandariklis nėra elementinis silicis.
Kodėl grynuolis silicis toks retas?
Silicis sudaro tvirtus ryšius su deguonimi ir lengvai įsijungia į silicio dioksido bei silikatų struktūras. Natūraliam elementiniam siliciui susidaryti būtinos neįprastai redukuojančios sąlygos, o jo dariniai paprastai būna mikroskopiniai.
Kodėl silicio plokštelė atrodo mėlyna arba violetinė?
Spalva paprastai atsiranda dėl interferencijos plonoje oksido, nitrido, fotorezisto arba daugiasluoksnėje plėvelėje. Pats nedengtas poliruotas silicis yra nuo tamsiai pilko iki beveik juodo.
Kodėl silicis naudojamas kompiuterių lustams?
Silicis pasižymi tinkamu draustinės juostos pločiu, kokybišku natūraliai ir termiškai susidarančiu oksidu, puikiu paviršiaus pasyvavimu, pakankamu šilumos laidumu ir mechaniniu stipriu. Be to, jo žaliavos gausios, gryninimo technologijos brandžios, o gamybos metodai labai išplėtoti.
Kuo skiriasi p tipo ir n tipo silicis?
p tipo silicyje yra akceptorinių priemaišų, dėl kurių pagrindiniais krūvininkais tampa skylės. n tipo silicyje yra donorinių priemaišų, dėl kurių pagrindiniais krūvininkais tampa elektronai.
Kas yra skylė?
Skylė yra efektyvusis teigiamas krūvininkas, susijęs su elektrono trūkumu valentinės juostos būsenoje. Ji elgiasi taip, tarsi kristalu judėtų teigiamas krūvis.
Kas yra polisilicis?
Polisilicis yra didelio grynumo polikristalinis elementinis silicis. Jis paprastai nusodinamas strypų, gabalų ar granulių pavidalu, o vėliau išlydomas plokštelėms arba saulės elementams gaminti.
Kuo skiriasi polikristalinis ir monokristalinis silicis?
Monokristaliniame silicyje visame naudojamame tūryje išlaikoma viena kristalinė orientacija. Polikristalinį silicį sudaro daug grūdelių, atskirtų ribomis, kurios veikia lūžimą, priemaišų pasiskirstymą ir krūvininkų pernašą.
Kas yra amorfinis silicis?
Amorfný kremík nemá dlhodosahové usporiadanie kryštálovej mriežky a zvyčajne sa nanáša vo forme tenkej vrstvy. Často sa pridáva vodík na pasiváciu nenasýtených väzieb a zlepšenie elektronických vlastností.
Čo je kremík vypestovaný Czochralského metódou?
Je to monokryštalický kremík vypestovaný pomalým vyťahovaním a otáčaním zárodku kryštálu z roztaveného kremíka v tégliku z oxidu kremičitého. Touto metódou sa vyrába väčšina bežných veľkých polovodičových plátkov.
Čo je kremík získaný bezkelíkovou zónovou tavbou?
Kremík získaný bezkelíkovou zónovou tavbou sa čistí a kryštalizuje pozdĺž kremíkovej tyče posúvaním úzkej roztavenej zóny bez použitia téglika. Takto možno dosiahnuť veľmi nízky obsah kyslíka a vysoký merný odpor.
Prečo kremík neprepúšťa viditeľné svetlo, ale používa sa v infračervenej optike?
Fotóny viditeľného svetla majú zvyčajne dostatok energie na to, aby sa absorbovali pri elektronických prechodoch v kremíku. Infračervené fotóny s nižšou energiou môžu prenikať cez dostatočne čistý materiál v určitom rozsahu vlnových dĺžok, ktorý závisí od oblasti použitia.
Vedie kremík prirodzene elektrický prúd?
Pri izbovej teplote čistý kremík vedie elektrický prúd slabo v porovnaní s kovom. Teplo, svetlo, defekty a cielené dopovanie môžu jeho vodivosť výrazne zvýšiť.
Prečo sa vodivosť kremíka pri zahrievaní zvyšuje?
Teplo excituje viac elektrónov, aby prekonali zakázané pásmo, čím vznikajú ďalšie páry elektrónov a dier. Nárast počtu nosičov náboja môže prevážiť nad poklesom pohyblivosti spôsobeným kmitmi mriežky.
Môže elementárny kremík poškriabať sklo?
Ostrá hrana kremíka môže poškriabať mnohé bežné druhy skla, pretože jeho tvrdosť podľa Mohsovej stupnice je približne 6,5–7. Testovať tvrdosť vyrobeného plátka alebo zdokumentovanej vzorky nie je potrebné a takýto test ich nenávratne poškodí.
Prečo sa kremík tak ľahko láme, hoci je tvrdý?
Tvrdosť vyjadruje odolnosť proti poškriabaniu, nie proti zlomeniu. Kremíková mriežka s usmernenými kovalentnými väzbami je pevná, ale krehká, a tenké plátky sú citlivé na chyby na okrajoch a ohýbanie.
Dá sa kremík čistiť vodou?
Nepokrytý objemový kremík znesie krátky kontakt s vodou, no spracované plátky môžu obsahovať vrstvy, kovy, polyméry alebo zvyšky, ktoré ho neznesú. Pri neidentifikovanej spracovanej vzorke je bezpečnejšou úvodnou voľbou suché bezkontaktné čistenie.
Môžem leštiť zlomený kremíkový plátok?
Leštením sa odstráni existujúci povrch a môže sa zničiť farba spôsobená oxidom, vrstvy zariadení, znaky pôvodu aj geometria hrán. Vzniká pri ňom aj jemný prach, preto by sa k nemu nemalo pristupovať ľahkovážne.
Je karbid kremíka formou kremíka?
Karbid kremíka obsahuje kremík, no je to samostatná zlúčenina so vzorcom SiC. Je tvrdší, hustejší, odolnejší voči teplu a jeho elektronické vlastnosti sa líšia od vlastností elementárneho kremíka.
Čo znamená zárez na doštičke?
Zárez sa vytvára počas výroby, aby sa ľahšie určovala orientácia doštičky a manipulovalo sa s ňou. Pomáha automatizovanému zariadeniu orientovať doštičku a označuje referenčný kryštalografický smer.
Dá sa podľa farby oxidu určiť presná hrúbka vrstvy?
Pri kontrolovanom osvetlení môže farba približne naznačovať hrúbku, no na jej presné určenie je potrebné kalibrované optické meranie, pretože farba závisí aj od uhla, substrátu, indexu lomu a ďalších vrstiev.
Čo by malo byť uvedené na štítku vzorky?
Uveďte chemický prvok, čistotu alebo triedu kvality, monokryštalickú alebo polykryštalickú formu, metódu rastu, orientáciu doštičky, legujúcu prímes a merný elektrický odpor, ak sú známe, povlak, výrobcu, dátum, predchádzajúce použitie a stav.
Záverečné úvahy
Základom štruktúry kremíka je jednoduché lokálne pravidlo: každý atóm vytvára štyri smerové väzby. Keď sa toto pravidlo opakuje v celom kryštáli, vzniká mriežka dostatočne pevná na to, aby tvorila základ presných zariadení, no zároveň dostatočne krehká na to, aby praskla pri poškodenom okraji. Tie isté väzby určujú nepriamu zakázanú pásovú medzeru, strednú tepelnú vodivosť, vysoký index lomu v infračervenej oblasti spektra a povrch, na ktorom možno vytvoriť vrstvu oxidu s mimoriadne presne kontrolovanými vlastnosťami.
V geologickom prostredí sa kremík voľný vyskytuje zriedka. Viaže sa s kyslíkom a vytvára tetraédre, ktoré sa spájajú do samostatných skupín, kruhov, reťazcov, vrstiev a sietí. Kremík sa tak stáva súčasťou minerálov plášťa, vulkanického skla, žuly, ílu, pôdy, piesku, schránok rozsievok, betónu, porcelánu a okenného skla.
Priemyselné spracovanie obracia túto prirodzenú tendenciu oxidovať sa opačným smerom. Kremeň sa redukuje, kremík sa čistí pomocou prchavých zlúčenín, ukladá sa vo forme polykryštalického kremíka, vypestuje sa kryštál s kontrolovanými vlastnosťami, nareže sa na doštičky a opakovanými cyklami pridávania a odstraňovania materiálu sa do nich vytvárajú vzory. Veľmi malé množstvá legujúcich prímesí menia elektrické vlastnosti; nanometrové vrstvy menia farbu a rozhrania; mikroskopické defekty rozhodujú o tom, či bude zariadenie fungovať alebo zlyhá.
Preto komplexné poznanie kremíka spája mineralógiu, kryštalografiu, termodynamiku, fyziku pevných látok, optiku, metalurgiu, chémiu, výrobu, elektroniku, energetiku, ochranu a dejiny technológií. Jeho výnimočnosť nespočíva ani v prirodzenej elektrickej vodivosti, ani v pôsobivom vzhľade. Spočíva v tom, že hojne zastúpený horninotvorný prvok možno čistiť a upravovať jeho štruktúru a vzorovanie, až kým sa samotný materiál nestane programovateľným.
