Серія: Видобуток і матеріали • 10 частина з 14

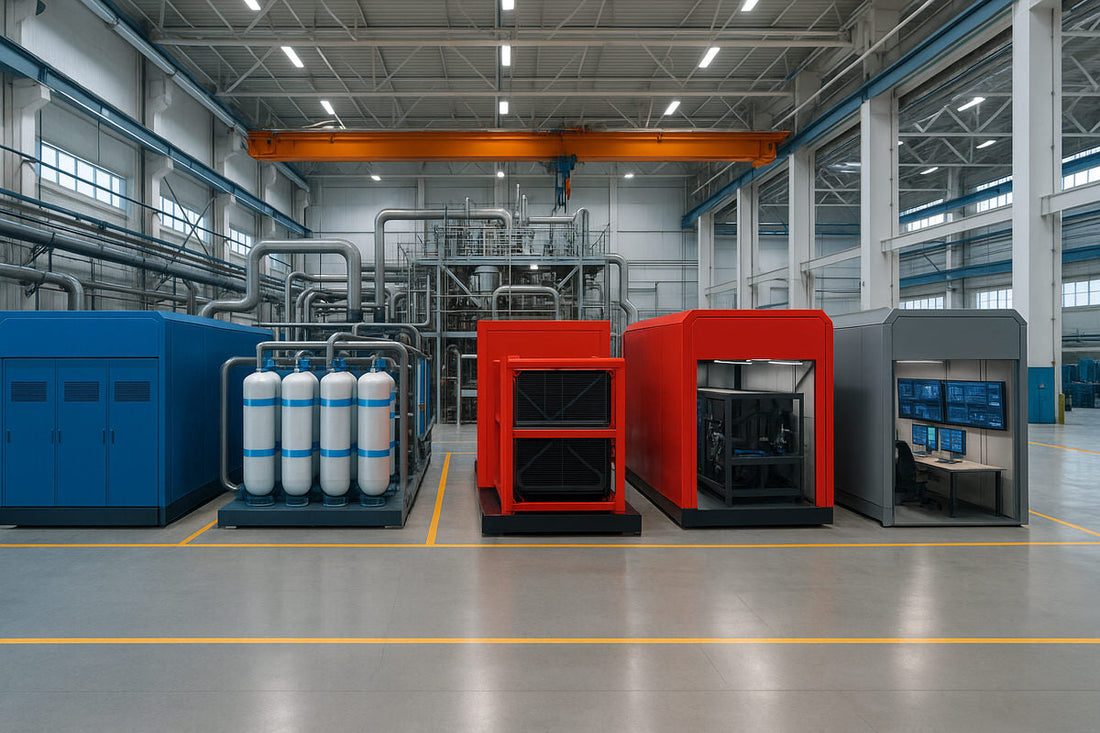

Фабрики як цеглинки „Lego“
Ми не просто будуємо фабрики — ми їх компонуємо. Енергетичні podai, водяні podai, теплові podai, керуючі podai та лінійні podai з'єднуються через стандартні порти. Результат: швидке будівництво, легкі оновлення та чиста промисловість, що поводиться як дружній сусід.
Завдання на сьогодні
Показати набір „Lego“, з якого збирають млини, плавильні цехи, сонячні лінії та інше.
Опублікувати заздалегідь розраховані площі, списки відправлень і час підключення.
Довести, що оновлення — це заміна podai, а не зупинка.
Чому фабрики „Lego“ (і чому вони перемагають)
Не вистачає компетенцій; час дорогий. Обидва пакуємо в повторні блоки: поди, які можна відправити, відсканувати, закрутити і запустити. Та сама фізика в кожній країні; менше сюрпризів на кожному будівництві.
- Швидкість: поди заздалегідь протестовані на заводі насіння (3 частина); на об'єкті час витрачається на підключення, а не на винахід.
- Якість: забезпечення якості (QA) концентрується там, де найсильніше, потім рухається гілковим навантажувачем.
- Гнучкість: продукти змінюються → змінюється лінійний под, а не весь кампус.
Набір блоків (поди, які ви побачите всюди)
Енергетичний под (PP)
- Розподільник ВВ • інвертори • трансформатори • локальна BESS
- Номінали: 5 • 20 • 50 MW блоки
- Займана площа: ~250 • 600 • 1 800 м²
- Приводи: MEC‑96‑E
Водяний под (WP)
- UF/RO/DI • рециркуляційні кола • обробка твердих часток
- Номінали: 100 • 500 • 2 000 м³/день
- Приводи: MEC‑48‑M
Тепловий под (HP)
- E‑катілай • теплові насоси • теплові акумулятори
- Номінали: 5 • 20 • 80 MWth
- Приводи: MEC‑48‑H
Керуючий под (CP)
- SCADA • PLC • синхронізація часу • цифровий двійник
- Порт: MEC‑48‑C
Лінійні поди (LP)
- Процесні скіди: литтєві машини (4–5 частини), ER стелажі (6 частина), печі (9 частина), ламінатори (3 частина)
- Відправляються з'єднаними; на місці підключаються комунальні магістралі
Людські поди (PPe)
- Зали • лабораторії • шафи • QA зони
- ВКВ з тепловими насосами HP у контурі
Ці поди повторюються: сталь (5 частина), алюміній і мідь (6 частина), мегафургони (7 частина), транспортні вузли (8 частина) та скло і кремній (9 частина).
Порти та стандарти (MEC)
Коротка таблиця MEC
| Порт | Постачання | Проєктний параметр |
|---|---|---|
| MEC‑96‑E | Кільце середньої напруги | 33 кВ • до 50 MVA |
| MEC‑48‑E | Низька/середня потужність змінного струму | 400/690 В • до 2 MVA |
| MEC‑48‑H | Тепловий контур | 10–25 бар • 140–250 °C |
| MEC‑48‑M | Технологічна вода | ISO camlock • DN50–DN200 |
| MEC‑48‑C | Керування | Подвійне кільце оптоволокна + PoE |
Порти «запаролені» та позначені кольорами. Сканувати → зафіксувати → увімкнути. Жодного плутанини.
Шаблон розташування
- Кільцева магістраль VV навколо кута; підстанції до неї підключаються.
- Траншея комунальних магістралей: вода/пари/оптоволокно паралельно.
- Чіткі секції сітки 12 м; 10–12 м чиста висота.
Хореографія монтажу (від майданчика до першого виробу)
Графік (greenfield)
| Етап | Тижні | Примітки |
|---|---|---|
| Фундаменти та траншеї магістралі | 8–12 | Паралельно з виробництвом подів |
| Покриття та крани | 8–10 | Стандартні рами |
| Встановлення та вирівнювання подів | 3–5 | Опустити, закрутити |
| Підключення (MEC) | 4–6 | Порти, закодовані кольорами |
| Запуск (холодний → гарячий) | 4–7 | Тести за серійними номерами |
Brownfield: відніміть 4–8 тижнів, якщо фундаменти/комунікації вже є.
Команда об'єкта (пік)
- Електрики 40–60 %, монтажники трубопроводів 15–25 %, вантажники 10–15 %
- Поди попередньо з'єднані: приблизно 70–85 % з'єднань виконано на заводі насіння
- На місці зварювання приблизно на 50–70 % менше, ніж при одиничному будівництві
Перевезення та накладна (надсилається як «Lego»)
Типові вантажі для одного піддона
| Піддон | TEU (20’ екв.) | Найважча частина | Примітки |
|---|---|---|---|
| PP‑20 (енергія) | 8–12 | ~22 т ковзанка | Обладнання VV поділено на 2 |
| WP‑500 (вода) | 4–6 | ~12 т ковзанка | UF/RO рами |
| HP‑20 (тепло) | 5–7 | ~18 т барабан | Сердечник E‑котла |
| LP (типова лінія) | 10–20 | ~24 т | Залежить від промисловості |
| CP + PPe | 2–4 | ~8 т стовпів | Управління + офіс |
Нестандартні габаритні деталі перевозяться на модульних платформах; все інше вантажиться шарами.
Від доків до доків — хореографія
- Відсканувати та відсортувати за типом подів; заздалегідь розподілити по секціях.
- Підняти, поставити на ґрунтові подушки, затягнути і позначити.
- Підключити MEC порти → SCADA привітання → увімкнути.
Заздалегідь розраховані сценарії клонування
„Micro PV“ старт — 200 MWp/рік лінія модулів
| Позиція | Кількість / значення |
|---|---|
| Подаї | PP‑5×1 • WP‑100×1 • HP‑5×1 • LP×3 • CP×1 • PPe×1 |
| Середнє навантаження | ~10–12 MW |
| PV мін. на тиждень | ~52–62 MWp |
| 12 год накопичення | ~120–140 MWh |
| Площа будівлі | ~12–18 тис. м² |
| Від доків → перший виріб | ~14–20 тижнів |
„City Finisher“ — рулон→оцинкування→фарбування
| Позиція | Кількість / значення |
|---|---|
| Подаї | PP‑20×1 • HP‑20×1 • WP‑500×1 • LP×4 • CP×1 • PPe×2 |
| Середнє навантаження | ~18–28 MW |
| PV мін. | ~92–144 MWp |
| 12 год накопичення | ~220–340 MWh |
| Площа будівлі | ~20–30 тис. м² |
| Від доків → перший виріб | ~16–24 тижні |
«Mill‑in‑a‑Box» — заготовки/балки 0,5 Мт/рік (металобрухт→EAF→валкування)
| Позиція | Кількість / значення |
|---|---|
| Подаї | PP‑50×1 • PP‑20×1 • HP‑80×1 • WP‑2000×1 • LP(лиття)×1 • LP(валкування)×2 • CP×1 • PPe×4 |
| Середнє навантаження | ~40–50 MW (без плавильних піків) |
| PV мін. | ~205–257 MWp |
| 12 год накопичення | ~480–600 MWh |
| Площа будівлі | ~25–40 тис. м² |
| Від доків → перший виріб | ~22–32 тижні |
Числа відповідають попереднім частинам; без калькуляторів — лише вже виконана математика.
Оновлення та ремонт (заміна, а не зупинка)
План оновлення
- Підготувати новий под у холодній стадії в суміжній секції.
- Перемикати у запланованому вікні 8–16 год.
- Повернути старий под на завод насіння (3 частина) для оновлення.
Стратегія резервних подів
- Після 1 PP‑5, 1 WP‑100 і 1 CP пода для кожного кампусу як «плаваючі».
- Критичні LP резерви для вузьких місць (наприклад, ламінатори, литтєві установки).
- Загальний регіональний фонд подів знижує CAPEX і простої.
Як ми забезпечуємо безпеку
Порти «мертві», поки не з'єднані та не зафіксовані. Проміжні блокування перевіряють тиск/заземлення/оптоволокно перед увімкненням. Кожна зміна — контрольний список; кожен список нудний — так і задумано.
Питання та відповіді
«Хіба кожен регіон не різний?»
Поди ті ж; змінюється кількість. Клімат впливає на HVAC і водяні контури, але не на саму ідею енергетичного пода чи лиття розподілу.
«Що, якщо зміниться асортимент продуктів?»
Замініть лінійний под — додайте цинкувальний под, змініть відпал, замініть ER стелаж. Ваш кампус — речення, написане тією ж абеткою.
«Як уникнути залежності від одного постачальника?»
Стандарти (MEC порти, сліди, протоколи керування) відкриті. Будь-який постачальник, що поважає порт, може поставити под. Клієнт керує «граматикою» заводу.
Далі — Продукти: від балок до суперкомп'ютерів (11 частина з 14). Слідкуватимемо за атомами від руди до об'єктів — від рейок і плит до стелажів і DI кластерів.
